Устройство плоской кровли с применением технологий ИКОПАЛ

Устройство плоской кровли с применением технологий ИКОПАЛ

06 мая | время чтения 10 мин.
4,69/5 - 9 голосов
7398
94% читателей нашли эту статью полезной

Плоская кровля – популярное архитектурное решение для большинства промышленных и коммерческих объектов, а также для жилых многоквартирных домов. Существует множество материалов и технологий, позволяющих сделать плоскую кровлю красивой и надежной. Чаще всего используются рулонные битумные материалы. Есть они и в ассортименте ИКОПАЛ.

Основой всех рулонных битумных материалов ИКОПАЛ является нетканое полиэфирное, стекловолокнистое или комбинированное полотно. На него с двух сторон наносят битумно-полимерное вяжущее, состоящее из битума, полимера–модификатора (типа СБС) и наполнителя. В качестве защитных слоев используют крупнозернистую сланцевую или мелкозернистую песчаную посыпку и полимерные пленки.

На нижней стороне всех наплавляемых материалов предусмотрен «Защитный профиль СБС» – это специальное продольное рифление, нанесенное равномерно по всей ширине и увеличивающее площадь наплавления на 40% по сравнению с обычными материалами. Это решение позволяет не перегревать материал при укладке, что увеличивает срок службы битумной мембраны. Рифленая поверхность защищена легкосгораемой полимерной пленкой.

Эти материалы с успехом применяются для устройства самых разнообразных плоских видов крыши – эксплуатируемых и неэксплуатируемых. Рассмотрим подробнее самые популярные варианты.

Неэксплуатируемые кровли

Стандартная двухслойная система

Оба слоя рулонных битумных материалов могут быть уложены путем стандартного наплавления или же комбинированным методом. В последнем случае нижний слой фиксируется к основанию механически, а верхний – наплавляется на его поверхность. Механическое крепление кровельного ковра допускается в тех случаях, когда структура несущих элементов покрытия (бетонная плита, профилированный лист, армированная стяжка, деревянный настил) обеспечивает прочную фиксацию в нем элементов крепления, а также, когда исключен монтаж с применением открытого огня. Комбинированный метод укладки, в основном, применяют при повышенной влажности основания. Допускается укладка материала на увлажненное бетонное основание или цементно-песчаную стяжку с обеспечением сообщения воздуха диффузионной прослойки с наружным воздухом.

  1. 8. ИКОПАЛ В
  2. 7. ИКОПАЛ Н
  3. 6. Выравнивающая стяжка
  4. 5. Уклонообразующий слой
  5. 4. Теплоизоляционный слой
  6. 3. Битумная пароизоляция
  7. 2. Праймер СБС ИКОПАЛ
  8. 1. Железобетонная плита

Количество механических креплений для различных участков покрытия устанавливается расчетом на ветровую нагрузку в соответствии с требованиями СНиП 2.01.07-85* «Нагрузки и воздействия». В качестве элементов крепления применяются: металлические саморезы, гвозди по бетону с пластиковыми телескопическими элементами или металлическими шайбами. При уклонах кровли более 11% в качестве крепежных элементов применяются только цельнометаллические саморезы с шайбами. По периметру кровли вдоль парапета, а также вокруг всех кровельных конструкций и инженерных коммуникаций (вентиляционных и лифтовых шахт, крышных вентиляторов и т.д.), устанавливается дополнительный крепеж, количество которого определяется расчетом.

В качестве нижних слоев используются материалы ИКОПАЛ Н и ИКОПАЛ УЛЬТРА Н, ИКОПАЛ Ультрамарин Н. Для верхних слоев – ИКОПАЛ В и ИКОПАЛ УЛЬТРА В, ИКОПАЛ Ультрамарин В.

Однослойные системы

Для технологии однослойной укладки идеально подходят материалы ИКОПАЛ СОЛО и ИКОПАЛ СОЛО ФМ. Они также могут быть наплавлены или же закреплены механически.

Вентилируемые кровли

У всех рулонных кровельных материалов есть «слабое место» - если основание в момент укладки не было идеально сухим, то впоследствии на готовом покрытии возникают «пузыри». Остаточная влага устремляется наружу и частично отрывает покрытие от основания, в результате чего оно перестает выполнять свои защитные функции. Чтобы избежать этого, были созданы материалы СИНТАН.

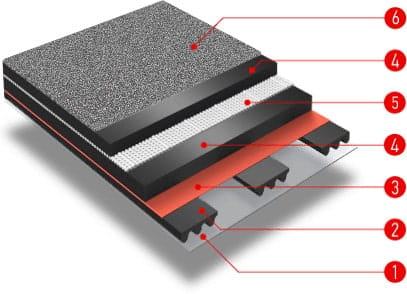

  1. 6. Мелкозернистая посыпка
  2. 5. Высокопрочный полиэстер
  3. 4. СБС-модифицированный битум
  4. 3. Термостойкое покрытие
  5. 2. Адгезионные полосы
  6. 1. Легкосгораемая полиэтиленовая пленка

Монтаж кровельного пирога - дело нескорое, и, в стандартных вариантах, связанное с мокрыми процессами, например, заливкой цементно-песчаной стяжки. Прибавьте сюда неблагоприятные погодные условия и в результате основание под гидроизоляцию почти всегда оказывается переувлажненным. Кровельные материалы линейки СИНТАН способны вывести наружу всю накопившуюся влагу, важно лишь, чтобы старые слои были перфорированы до пароизоляции. С их помощью можно обновить старую протекающую кровлю и восстановить теплоизолирующие свойства намокшего утеплителя, не демонтируя кровельный пирог. Такие возможности обеспечиваются наличием на нижней стороне полотна специальных вентиляционных каналов, выполненных из специальной термостойкой краски, которые направляют пары воды к кровельным аэраторам и далее в окружающую среду. СИНТАН укладывают методом термической активации, которая заключается в кратковременном прогреве газовой горелкой стороны материала с адгезионными полосами. Они состоят из СБС-модифицированного битума с добавлением синтетических смол, позволяющих сохранить пластичность полос даже при экстремально низких температурах. Таким образом, СИНТАН СОЛО ВЕНТ можно с успехом использовать во всех климатических зонах России. Метод термической активации позволяет существенно увеличить скорость монтажа материала без ухудшения адгезии материала к основанию.

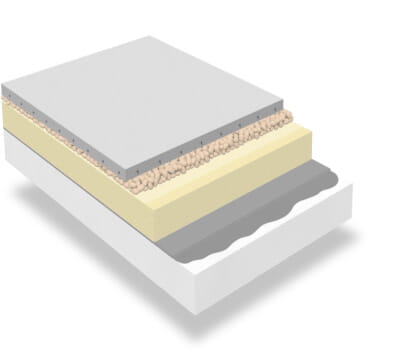

  1. 9. ИКОПАЛ Ультра B
  2. 9. ИКОПАЛ B
  3. 8. СИНТАН Вент
  4. 7. Существующее кровельное покрытие
  5. 6. Выравнивающая стяжка
  6. 5. Уклонообразующий слой
  7. 4. Теплоизоляционный слой
  8. 3. Битумная пароизоляция
  9. 2. Праймер СБС ИКОПАЛ
  10. 1. Железобетонная плита

СИНТАН Вент может использоваться в качестве нижнего слоя в составе двухслойных систем, при этом верхний слой формируют из ИКОПАЛ В ИКОПАЛ УЛЬТРА В, ИКОПАЛ Ультрамарин В. В основном, СИНТАН Вент применяют в новом строительстве.

СИНТАН СОЛО ВЕНТ имеет повышенные технические характеристики и прекрасно работает «в одиночку», его применяют при реконструкции кровель, чаще всего в системе ЖКХ.

Эксплуатируемые кровли

Традиционный вариант «пирога» эксплуатируемой кровли предполагает расположение слоя гидроизоляции НАД слоем утеплителя. Появление новых теплоизоляционных материалов с низким водопоглощением позволило поменять порядок слоев, а в некоторых случаях располагать гидроизоляцию ПОД утеплителем. Такие кровли называются инверсионными.

Кровельный пирог инверсионной кровли

Устройство инверсионной кровли: 1 — плита перекрытия; 2 — уклонообразующая стяжка; 3 — гидроизоляция; 4 — теплоизоляция; 5 — геотекстиль; 6 — дренаж; 7 — геотекстиль; 8 — цементно-песчаная стяжка; 9 — плитка; 10 — парапет.

Материалы ИКОПАЛ пригодны для устройства любых эксплуатируемых кровель – как традиционных, так и инверсионных.

Эксплуатируемые кровли устроены немного сложнее, нежели неэксплуатируемые. В их состав может входить:

  1. Дренажный слой, отводящий воду от нижележащих слоев. В качестве дренажного слоя применяются щебень и специальные ячеистые мембраны на основе полиэтилена высокой плотности: ВИЛЛАДРЕЙН 400, ВИЛЛАДРЕЙН 500, ВИЛЛАДРЕЙН 8 Гео, ВИЛЛАДРЕЙН 20.
  2. Защитные слои. Для неэксплуатируемых крыш защитным слоем служит сланцевая посыпка на верхнем слое материала. Защитные слои эксплуатируемых кровель в зависимости от назначения ее различных участков делают из асфальтобетона, армированного цементно-песчаного раствора или бетона, из бетонной или тротуарной плитки на растворе. На участках кровли с озеленением в качестве защитного слоя водоизоляционного ковра служат почвенный и дренажный слои.
  3. Разделительные слои. Для исключения соединения между утеплителем и выравнивающей стяжкой предусматривают разделительный слой, позволяющий этим элементам с различными коэффициентами линейного расширения деформироваться независимо друг от друга. В качестве разделительного слоя применяют полиэтиленовую пленку толщиной 200 мкм. Для разделительного и фильтрующего слоя между утеплителем и гравийной засыпкой (дренажем), а также между почвенным и дренажным слоями применяют Геотекстиль ИКОПАЛ.
  4. Противокорневой слой актуален для озелененных крыш и обеспечивает защиту водоизоляционного ковра и других нижележащих слоев от разрушения при прорастании корней растений. Для этой цели применяются ячеистые мембраны на основе полиэтилена высокой плотности: ВИЛЛАДРЕЙН 400, ВИЛЛАДРЕЙН 500, ВИЛЛАДРЕЙН 8 Гео, ВИЛЛАДРЕЙН 20.

Какой бы вид плоской кровли Вы не выбрали – в ассортименте ИКОПАЛ обязательно найдется подходящее решение!
