Технология укладки рулонной кровли

02 ноября | время чтения 8 мин.
4,7/5 - 34 голоса
22576
94% читателей нашли эту статью полезной

Битумно-полимерные рулонные материалы – отличный выбор для плоских и малоуклонных (от 1,5 до 25%) крыш. В этой статье мы рассмотрим основные способы укладки рулонной кровли – наплавление, полосовую приклейку, механическое крепление и свободную укладку.

Требования к основанию

Битумно-полимерные материалы можно укладывать на ровные и очищенные поверхности:

  • Теплоизоляционные минераловатные плиты.
  • Выравнивающие стяжки из цементно-песчаного раствора или асфальтобетона.
  • Цементно-стружечные плиты или асбестоцементные прессованные листы в составе «сухих» стяжек.
  • Сплошной деревянный настил.
  • Старые кровельные покрытия.

При укладке покрытий непосредственно на утеплитель необходимо оценить упругие характеристики плит и проектную нагрузку на эти плиты. Выравнивающие стяжки должны быть разрезаны температурно-усадочными швами на участки 3×3 м.

Подготовка материала

Непосредственно перед применением рулоны нужно раскатать и дать им отлежаться, чтобы устранить волны и складки. С битумно-полимерными материалами можно работать и при отрицательных температурах, но в таком случае рулоны необходимо предварительно продержать в отапливаемом помещении не менее суток.

Основные принципы

Укладку водоизоляционного слоя ведут снизу вверх, начиная с воронок, ендов, карнизных свесов, лотков.

В соответствии с требованиями СП 71.13330.2017 на кровлях с уклоном менее 15 % полотнища рулонного материала раскатывают перпендикулярно, а при больших уклонах – параллельно стоку воды.

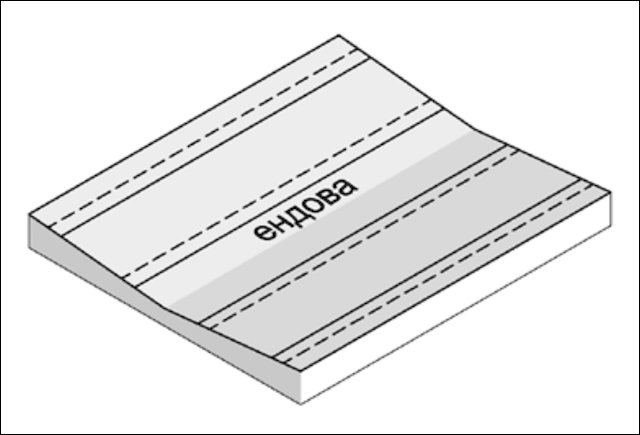

Кровля с уклоном 15% и менее

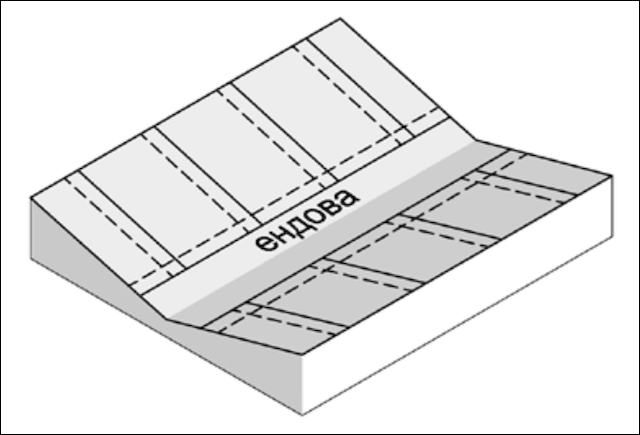

Кровля с уклоном более 15%

Метод наплавления

Это самый популярный и широко распространенный метод устройства рулонной кровли.

Алгоритм работы

Рулон полностью раскатывают, а затем скатывают его с обоих концов к середине. Укладку ведут с помощью газовой горелки от середины к концам рулона.

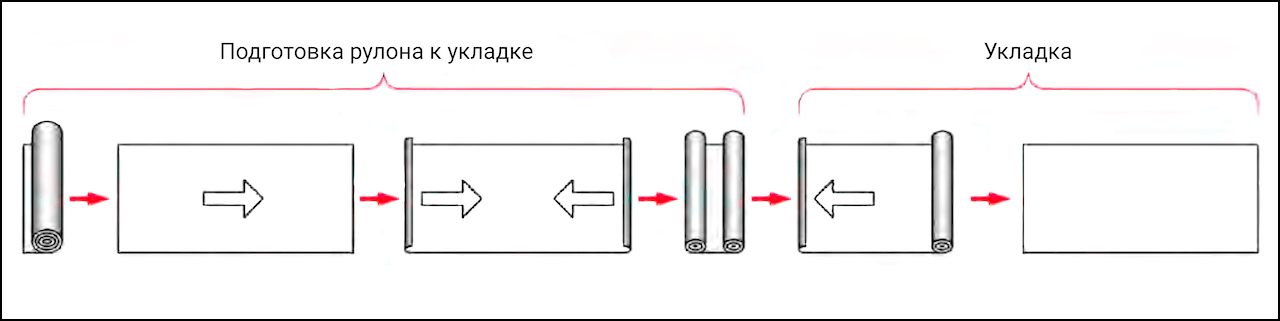

Схема укладки рулона

Второй рулон примеряют по отношению к первому таким образом, чтобы обеспечить необходимую ширину нахлеста по торцевым сторонам. Направление раскатки рулонного материала должно соответствовать уклону кровли.

Перед укладкой каждого последующего рулона отрезают его углы в месте нахлеста на предыдущий. Смещение между полотнами соседних рядов должно составлять минимум 1м.

Оформление кровельных воронок, мест проходок труб и ходовых дорожек

В месте, где будет предусмотрена кровельная воронка, размечают отверстие, наплавляют в этом месте дополнительный слой из битумного рулонного материала, делают в нем крестообразную прорезь, края которой заворачивают внутрь и, по возможности, наплавляют. Затем устанавливают воронку и наплавляют входящий в ее комплект фартук из рулонного битумного материала на этот дополнительный слой. Края примыкающего к воронке основного слоя водоизоляционного ковра впоследствии наплавляют всплошную на фартук воронки.

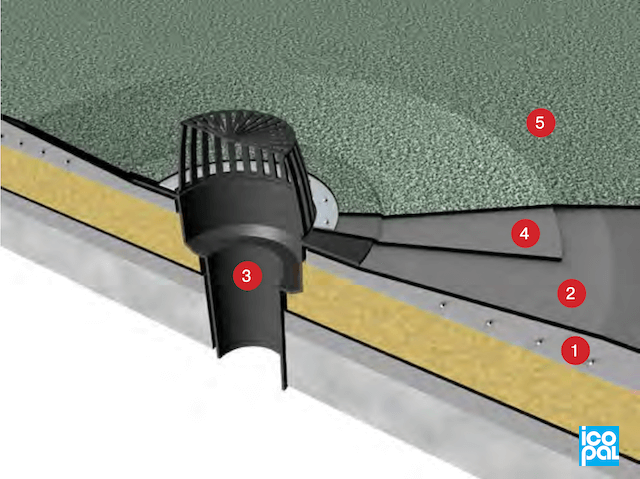

Устройство воронки внутреннего водостокаУстройство воронки внутреннего водостока
1. Основание (стяжка). 2. Дополнительный слой из битумного рулонного материала. 3. Воронка. 4. Фартук воронки из рулонного битумного материала. 5. Основной слой водоизоляционного ковра.

Для оформления мест пропуска через кровлю труб и анкеров используют стальные патрубки с фланцами или железобетонные стаканы. В этих местах кровлю дополнительно герметизируют. Для примыкания кровли к патрубкам и анкерам можно применять резиновые фасонные детали заводского изготовления.

Укладка однослойного водоизоляционного ковра

На подготовленное основание валиком или кистью наносят праймер СБС ИКОПАЛ. После его полного высыхания можно приступать к наплавлению кровельного покрытия.

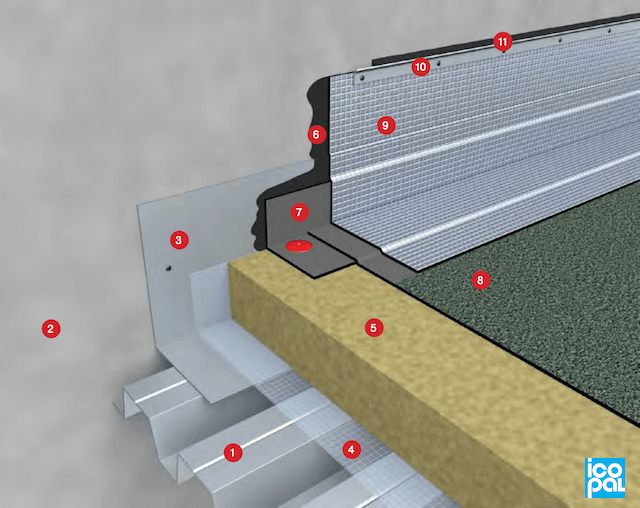

Устройство примыкания к стенеУстройство примыкания к стене
1. Профилированный настил. 2. Стена. 3. Уголок из оцинкованной стали. 4. Пароизоляция. 5. Утеплитель 6. Праймер Siplast Primer. 7. Дополнительный слой материала. 8. Основной кровельный ковер. 9. Paradial S (наплавлен) 10. Металлическая рейка с отогнутым бортом. 11. Битумный герметик.

Даже при укладке водоизоляционного ковра в один слой, в ендовах, местах примыкания к парапетам и воронкам его нужно усилить. Для этого применяются материалы без посыпки - ИКОПАЛ УЛЬТРА Н и ИКОПАЛ Н. В ендове и на коньке ширина дополнительного слоя должна составлять не менее 1 м, а в местах примыканий он наплавляется не менее чем на 100 мм в ширину и не менее чем на 100 мм в высоту.

После наплавления дополнительного слоя приступают к укладке основного – из ИКОПАЛ СОЛО или УЛЬТРАДРАЙВ.

Укладка двухслойного водоизоляционного ковра

Нижний слой в наплавляемой двухслойной кровле может быть выполнен из ИКОПАЛ Н или ИКОПАЛ УЛЬТРА Н, верхний – из ИКОПАЛ В или ИКОПАЛ УЛЬТРА В.

Устройство примыкания к парапетуУстройство примыкания к парапету
1. Основание. 2. Вертикальная поверхность (парапетов, построек, шахт). 3. Наклонный бортик. 4. Праймер Siplast Primer. 5. Дополнительный слой материала. 6. Нижний слой основного кровельного ковра. 7. Нижний слой дополнительного кровельного ковра. 8. Верхний слой основного кровельного ковра. 9. Верхний слой дополнительного кровельного ковра. 10. Металлическое покрытие парапета.

Подготовка и наплавление слоев выполняется точно так же, как и в случае однослойной укладки. Полотнища верхнего слоя раскатывают так, чтобы они перекрывали швы нижележащего слоя. Перекрестное наплавление рулонов не допускается.

Метод полосовой наклейки

Этот метод применим к материалам ИКОПАЛ серии СИНТАН и заключается в кратковременном нагревании специальных адгезионных полос пламенем газовой горелки и приклеивании их к основанию.

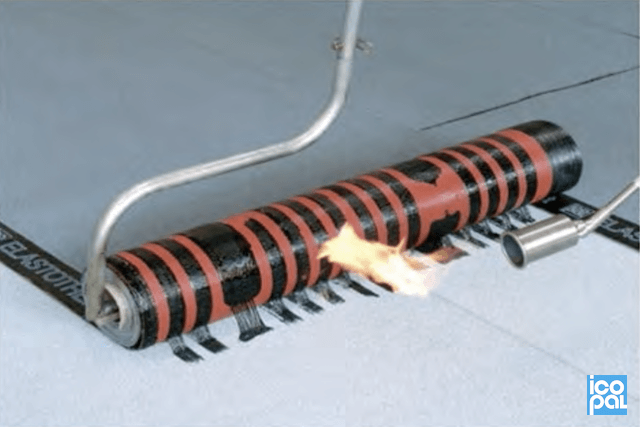

Укладка материала СИНТАН методом полосовой наклейки

Адгезионные полосы изготовлены по технологии ЗАЩИТНЫЙ ПРОФИЛЬ и защищены полимерной пленкой, которая легко сгорает под воздействием пламени горелки. Полосы, покрытые термостойкой краской Синтан, обеспечивают образование диффузионной прослойки между слоями кровельной конструкции, вентиляцию и равномерное распределение давления паров остаточной влаги. Избыток паров при этом выводится наружу через аэратор.

Легко и равномерно раскатать рулон по поверхности можно при помощи специального раскаточного приспособления.

Укладка состоит из двух этапов:

  1. Наплавление основной части материала;
  2. Сварка швов газовой горелкой с прикатыванием продольных швов 5-килограммовым прижимным роликом, а поперечных швов - прикаточным роликом.

Для удаления избыточной влаги устанавливают кровельные аэраторы в расчетном количестве.

Механическое крепление

Механическое крепление рулонного материала допускается в тех случаях, когда несущие элементы покрытия могут обеспечить надежную фиксацию крепежа. Этому условию удовлетворяют бетонные плиты, профилированный лист, армированная стяжка, деревянный настил. Минимальный уклон основания для укладки с механическим креплением составляет 1,5%. Материал можно укладывать на увлажненное бетонное основание или цементно-песчаную стяжку при условии обеспечения воздухообмена между диффузионной прослойкой и окружающей средой.

Структура кровли с механическим креплениемСтруктура кровли с механическим креплением
1. Профилированный настил 2. Пароизоляция 3. Утеплитель 4. Крепежный элемент 5. Рулонный битумный материал Икопал Соло FM

Для укладки методом механического крепления применяются материалы:

  • В один слой – ИКОПАЛ СОЛО ФМ.
  • В два слоя – ИКОПАЛ УЛЬТРА Н + ИКОПАЛ УЛЬТРА В или ИКОПАЛ Н + ИКОПАЛ В.

В двухслойных кровлях нижний слой закрепляют механически, швы сваривают, верхний – наплавляют всплошную с помощью газовой горелки. При применении ИКОПАЛ СОЛО ФМ необходимо дополнительно усиливать ендовы, воронки, коньки и различные примыкания слоем ИКОПАЛ Н или ИКОПАЛ УЛЬТРА Н.

Раскладку рулонов и устройство примыканий выполняют таким же образом, как и при укладке наплавлением.

В качестве крепежных элементов применяют металлические саморезы, а также гвозди по бетону с пластиковыми телескопическими элементами или металлическими шайбами. При уклонах кровли более 11% можно использовать лишь цельнометаллические саморезы с шайбами.

Количество крепежа для различных участков покрытия определяет производитель крепежа с учетом ветровой нагрузки. Методика расчета указана в СНиП 2.01.07-85* «Нагрузки и воздействия». Дополнительный крепеж должен быть предусмотрен по периметру кровли вдоль парапета, а также вокруг всех кровельных конструкций и инженерных коммуникаций (вентиляционных и лифтовых шахт, крышных вентиляторов).

Расстояние от края закрепляемого полотнища до края крепежа должно составлять не менее 10 мм.

Сварку нахлестов выполняют с помощью газовой горелки или аппарата для сварки горячим воздухом.

Свободная укладка

Этот метод применяют как в традиционной балластной кровле (с пригрузом), так и в инверсионной.

В один слой можно укладывать УЛЬТРАДРАЙВ, в два слоя – ИКОПАЛ или ИКОПАЛ УЛЬТРА, при этом верхний слой наплавляют всплошную на нижний.

При укладке битумно-рулонных материалов на цементно-песчаные или бетонные стяжки, а также пенополистирол, необходимо предусмотреть защитный слой из геотекстиля плотностью не менее 100 г/кв.м.

При укладке УЛЬТРАДРАЙВ в один слой поверх всех швов дополнительно газовой горелкой наваривают бандажную ленту ИКОПАЛ шириной 200 мм.

Полотнище в составе балластной кровли удерживается весом пригруза (гравия, бетонных плиток и т.д.). Этот вес определяют с учетом ветровой нагрузки по СП 71.13330.2017, минимальное значение – 50 кг/кв.м. Прежде чем распределять по поверхности рулонного материала пригруз, стоит защитить его слоем геотекстиля плотностью не менее 300 г/кв.м.

Вне зависимости от способа укладки рулонные битумные материалы способны надолго защитить вашу кровлю от любых неблагоприятных воздействий. Главное – тщательно придерживаться проектной документации и рекомендаций производителя.
