Подробная инструкция по монтажу гибкой черепицы

2432

Правильный монтаж битумной черепицы напрямую влияет на ее надежность, практические характеристики и срок эксплуатации. Чтобы кровельное покрытие служило десятки лет без протечек и других неприятностей, нужно строго следовать инструкции по монтажу кровли из гибкой черепицы.

Не рекомендуется монтировать кровельное покрытие в дождливую или снежную погоду, а при укладке в холодное время года следует пользоваться специальным строительным феном для прогревания клеевого слоя гонтов.

Монтажные работы производятся поэтапно, в несколько шагов, каждый из которых принципиально важен для качества всей кровельной системы.

Подготовительные работы

Каким бы надежным ни было покрытие из мягкой кровли, крыша может «поехать» или потечь, если крепление осуществлялось без грамотной подготовки. Поэтому предварительные работы перед укладкой кровли очень важны и должны выполняться профессионалами в несколько этапов.

Создание стропильной системы

На стропила приходится основная нагрузка от гибкой черепицы, поэтому необходимо сделать правильный расчет с учетом веса кровельного пирога, ветрового и снегового воздействия.

Устройство пароизоляции

После монтажа стропил необходимо уложить пароизоляционную пленку, которая защитит кровельный пирог и утеплитель от конденсата. Пленка укладывается внахлест, а образовавшиеся швы проклеиваются скотчем.

Утепление

Чтобы теплоизоляция надежно держалась, между стропильными ногами следует прибить брусок, который будет удерживать плиты утеплителя. Выбрать правильную толщину утеплителя поможет теплотехнический расчет. Теплоизоляционные плиты укладываются вразбежку, покрываются ветро- и влагозащитной пленкой, которая фиксируется контрбрусом.

Устройство ровного основания под гибкую черепицу

Монтаж битумной черепицы должен производиться только на ровное твердое основание, в качестве которого предпочтительно использовать обрешетку и сплошной настил из влагостойкой фанеры или ОСП. Доски фиксируются специальными оцинкованными гвоздями.

После укладки основания подготовка к монтажу мягкой кровли завершается и можно приступать к основным работам.

Монтаж битумной кровли: используемые материалы

При монтаже битумной гибкой черепицы рекомендуем применять высококачественные материалы марки «ИКОПАЛ», которые произведены в соответствии с европейскими стандартами и сертифицированы по российским нормам. Для устройства мягкой кровли понадобятся указанные ниже материалы.

Кровельное покрытие включает

  • СБС-модифицированную битумную черепицу ИКОПАЛ с основой из стеклохолста и цветной сланцевой посыпкой с верхней стороны.
  • Коньково-карнизную полосу аналогичного состава для обустройства карнизов, коньков и ребер.
  • Ендовный ковер – рулонный защитный материал, который применяется для усиления мягкой наплавляемой кровли в ендовах и других уязвимых местах.
  • Подкладочный ковер – рулонная гидроизоляция, укладка которой является обязательным этапом в работах по монтажу кровли.

Дополнительные компоненты и материалы

  • Металлические планки примыкания, фронтонные планки, капельники, незаменимы для отведения влаги с краев крыши и придания ей завершенного внешнего вида.
  • Крепление битумной черепицы невозможно без специальных оцинкованных гвоздей с размером шляпки от 8 мм.
  • Мастика и клей-герметик «ИКОПАЛ», согласно инструкции по правильному монтажу кровли, применяются для герметизации мест примыкания, перехлестов и других узлов и швов.
  • Элементы вроде дефлекторов, вентиляторов подкровельного пространства или фланцев для прохождения труб обеспечивают вывод вентиляционных систем на крышу.
  • Водосточная система «ИКОПАЛ», включающая желоба, кронштейны, воронки, колена, крепления, позволяет эффективно отводить наружную воду.

Пароизоляция

Инструкция по устройству кровли говорит о необходимости создания надежного пароизоляционного слоя. В качестве пароизоляции стоит применять прочную четырехслойную армированную мембрану «ИКОПАЛ Поликрафт», которая не только защищает от конденсата, но и эффективно отражает тепло, снижая энергозатраты.

Теплоизоляция

Монтаж черепицы битумной предусматривает использование такого теплоизоляционного материала, как негорючая минеральная вата плотностью от 30 кг/куб. м.

Ветрозащитные мембраны

Защищать утеплитель от ветра и воды помогают гидроветрозащитные мембраны ICOPAL Monarperm, которые укладываются поверх теплоизоляции без вентилируемого зазора.

Не пытайтесь сэкономить на материалах для битумной кровли, поскольку это приведет к ухудшению качества и снижению срока безремонтного использования кровельного покрытия.

Укладка кровельного материала: инструкция по монтажу черепицы

Подготовительные мероприятия проведены, основание под кровлю готово – значит, можно приступать непосредственно к монтажу гибкой черепицы.

1. Монтируем подкладочный ковер.

1. Основание из влагостойкой фанеры или ОСП
2. Подкладочный ковер ICOPAL K-EL/FEL’X
3. Кровельный клей ICOPAL
4. Кровельные гвозди
5. Край карнизного свеса

Первым делом на готовое ровное основание укладываем специальный гидрозащитный слой – подкладочный ковер «ИКОПАЛ» К-ЕЛ или Феликс. Разворачиваем его снизу вверх параллельно карнизному свесу и фиксируем к основанию по верхнему краю через каждые 40 см, по нижнему – через 10 см. Герметизируем перехлесты мастикой.

2. Монтируем планки.

1. Основание из влагостойкой фанеры или ОСП
2. Подкладочный ковер K-EL/FEL’X
3. Карнизная планка
4. Торцевая планка

На подкладочный ковер с помощью кровельных гвоздей прибиваем по зигзагообразной разметке карнизные и торцевые планки. Перехлест составляет 3–5 см, шаг между гвоздями – 10 см.

3. Монтируем карнизную полосу.

1. Карнизная планка
2. Коньково-карнизная полоса

Удаляем с коньково-карнизной полосы защитную пленку, отступаем от перегиба карнизной планки 10–20 мм и фиксируем полосу стык в стык. В местах перфораций и по краям обеспечиваем фиксацию гвоздями.

4. Монтируем ендовный ковер.

1. Подкладочный ковер K-EL/FEL’X

Ковер для защиты ендовы монтируется в два слоя: верхний соответствует цвету основного покрытия, а в качестве нижнего используется дополнительный слой подкладочного ковра. Он фиксируется гвоздями с шагом в 20 см. Ендовный ковер укладывается по направлению оси ендовы с фиксацией краев через каждые 10 см.

5. Монтируем рядовую битумную черепицу.

Чтобы при монтаже мягкой кровли не возникло визуальных дефектов, перед укладкой рекомендуется перемешать гонты из четырех или шести упаковок для уравновешивания оттенка. После этого можно приступать непосредственно к покрытию крыши битумной черепицей.

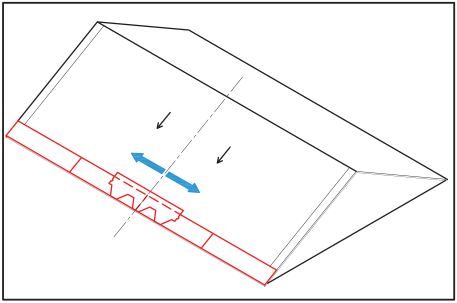

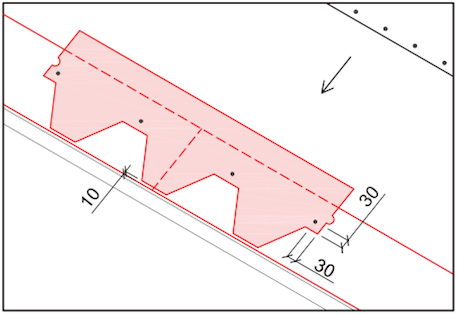

Монтаж кровли начинается с середины карнизного свеса и продвигается к торцам. Чтобы уложить первый ряд, отступаем 1 см от нижнего края карнизной гибкой черепицы и на этой линии крепим нижний край рядовых лепестков, предварительно сняв с гонтов нижнюю защитную пленку. Крепление битумной черепицы производится с помощью четырех или шести (при большом уклоне) гвоздей на один гонт.

При дальнейшем монтаже рядовой черепицы следим, чтобы лепестки каждого последующего ряда совпадали с вырезами предыдущего. В районе торцов обрезаем гонты по краю и приклеиваем их к торцевой планке с помощью мастики, а швы герметизируем соответствующим клеевым составом.

Монтаж черепицы в труднодоступных местах

Особого внимания и контроля требует монтаж мягкой кровли в зонах примыкания к стене или дымоходу, в области проемов для прокладки труб и коммуникаций, на кровельном коньке. Несоблюдение технологии укладки в этих местах способно нанести ущерб герметичности и внешнему виду покрытия.

Главное правило при устройстве монтажных проходов или заведении мягкой кровли на подъемные полосы при устройстве дымоходов заключается в том, чтобы фиксировать гонты с помощью битумной мастики и обязательно герметизировать швы клеем-герметиком ИКОПАЛ.

1. Коньково-карнизная черепица ICOPAL Combi
2. Кровельные гвозди

Для монтажа коньковой черепицы используют плитки коньково-карнизной полосы ICOPAL Combi размером 25 на 33 см. Инструкция требует, чтобы рядовые гонты были доведены до того уровня, где места их крепежа будут перекрыты коньковой плиткой. Последнюю укладывают в параллель коньку, перегибая через скат, и фиксируют двумя гвоздями с каждой стороны.

Перехлест при укладке коньковой плитки должен составлять 5–10 см и закрывать крепления каждого предыдущего элемента. Завершающая плитка фиксируется с помощью мастики.

Резюме

Пошаговая инструкция по монтажу гибкой черепицы позволит создать надежное, прочное и красивое кровельное покрытие, которое на протяжении долгого времени будет защищать здание от протечек и атмосферных влияний.

Правильная технология укладки вместе с использованием качественных материалов от производителя ICOPAL обеспечит длительную сохранность эксплуатационных и эстетических характеристик кровли.
